三相干式升压变压器NXSG-100KVA系列 简介

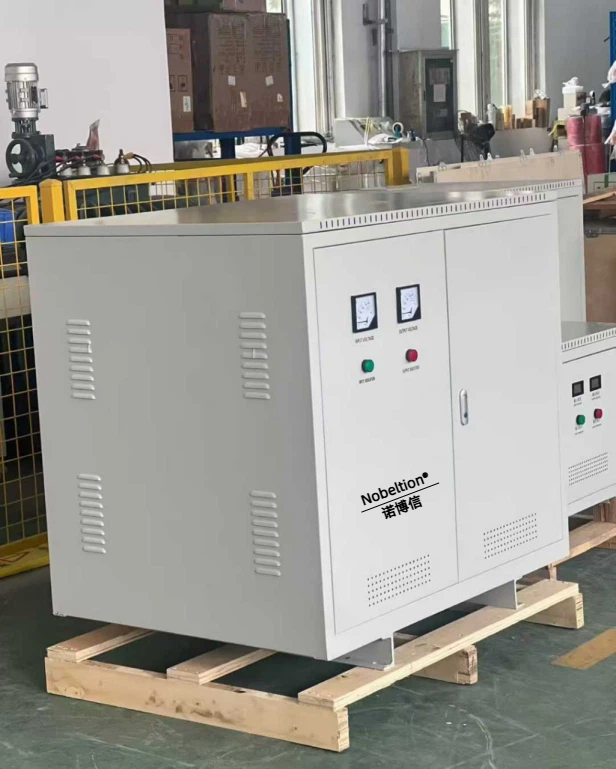

图片仅供参考，实际制作改成轮式
一、概述
1、标准和规范
本设备的制造、试验和验收除了满足本技术规格书的要求外，还符合如下标准：
|
IEC551 |
《变压器和电抗器噪音测量》 |
|
GB6450-1986 |
《干式变压器》 |
|
GB10228-2008 |
《三相干式变压器技术条件》 |
|
GB1094.11-2007 |
《电力变压器》第 11 部分：干式变压器 |
上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。 本技术规范出版时，所列标准版本均为有效。所有标准都会被修订，供双方探讨使用上述标准最新版本的可能性。标准之间有矛盾时，按技术要求较高的标准执行。
2、使用环境条件
1. 周围空气温度
最高温度： +55 ℃ ;
最低温度： -45 ℃ ;额定功率温升不大于100℃
2. 海拔高度： 海拔高度 2000m
3. 户内环境湿度（相对湿度）
日平均不大于 93% ；
月平均不大于 85% 。
4. 地震列度： 8 度
水平加速度： 0.25 g ，
垂直加速度： 0.12 g 。
二、技术指标
1、主要技术参数
|
产品名称 |
三相干式升压变压器 |
||||
|
产品型号 |
NXSG-100KVA-100V |
NXSG-100KVA-110V |
NXSG-100KVA-120V |
NXSG-100KVA-230V |
|
|
输入 |
电压 |
380V |
|||
|
频率 |
50/60Hz |
||||
|
电压波形正弦畸变 |
<2% |
||||
|
输出 |
额定功率 |
100kva |
|||
|
电压 |
100V |
110V |
120V |
230V |
|
|
电流 |
577.3A |
524.8A |
481.1A |
251A |
|
|
电压波形正弦畸变 |
≤3% |
||||
|
电压特性曲线 |
线性 |
||||
|
效率 |
额定容量：100 kVA，效率：≥99.5% |
||||
|
温升 |
绝缘等级 |
H |
|||
|
极限温升 |
100K |
||||
|
噪音 |
≤70dB（距离机柜 1m 处测量） |
||||
|
防护等级 |
IP27 |
||||
|
环境等级 |
E2 |
||||
|
气候等级 |
C1 |
||||
|
燃烧性能等级 |
F1 |
||||
|
功能 |
输入/输出电压显示 指示灯 散热风机 机箱外壳 |
||||
2、安规要求
2.1 耐压强度
|
项目 |
电压（kV） |
时间（s） |
频率（Hz） |
|
输入对地 |
3.5 |
60 |
50 |
|
输出对地 |
3.5 |
60 |
50 |
|
输入对输出 |
3.5 |
60 |
50 |
2.2 绝缘电阻
|
项目 |
标准（MΩ) |
|
输入对地 |
500VDC/60S/100MΩ |
|
输出对地 |
5000VDC/60S/100MΩ |
|
输入对输出 |
500VDC/60S/100MΩ |
2.3 爬电距离
|
污秽等级 |
要求 |
|
零级 |
14.8mm/kV |
|
一级 |
16.0mm/kV |
|
二级（我司引用） |
20.0mm/kV |
