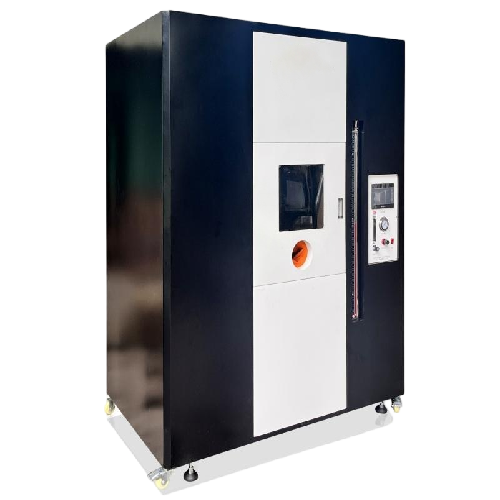

大型燃烧试验机NBX-UL1581简介
一、适用范围：
适用于测试电线电缆在过热、过流等非正常状态下，其绝缘层的阻燃性能。其严格按照UL1581 sect 1080.1~1080.14标准生产，并取得了苏州和广州美华UL公司的评定，完全符合VW-1 Flame Test燃烧试验标准，造型美观大方、内部结构合理、操作简单快捷，测试精确无误，为电线电缆制造商、大专院校及商检部门广泛使用。
由试验部分和控制部分组成采用一体化设计，方便现场安装和调试。控制系统自动化程度高，具有自动点火功能。温度和时间实时显示，观察记录方便，使用稳定可靠。
箱体背部设有强力抽风排烟系统，在试验完成后，与送风系统同时打开，能将废气及时排出到室外，箱体正面设有密封钢化玻璃窗与操作窗口，便于观察试验过程和方便实验员操作。
二、符合标准：
本试验装置满足UL1581-2020第1060节（垂直燃烧和FT1试验）、第1061（电缆燃烧试验）、1080节（VW-1燃烧试验）、1100节（水平试样/FT2燃烧试验要求。
三、主要技术参数：
1、仪器组成：由燃烧箱、控制部分两大部分组成。
2、试验箱：容积大于4m3。试验火焰上方的区域大于2.0m3；箱体内由框架组成，外覆厚1.2mm静电高温烤漆钢板，数控机床加工成型，外部进行喷塑处理，内部烤漆有二层漆，一层为防锈漆，二层为黑色哑光漆制作，具有防锈防腐等特点。
3、箱体背部设有通风排烟系统，使用强制排风。能在试验完成后将废气排出到室外。
4、操作设备装置：在观察窗下方有1个操作窗口，长约600mm耐腐蚀长臂手套，方便密封操作。
5、照明设备：采用防雾防烟白炽灯一个
6、施焰时间：0~99.99S/M
7、停燃时间：0~99.99S/M
8、施焰次数：0~99次
9、此设备具有自动点火、燃烧、停燃、计时、计数功能，测试精度高
10、工作电源：AC220V，50HZ
11、总功率：500W
12、设备外形尺寸：L1800mm*W1120mm*H2100mm（不含排风口及脚轮尺寸）
四、测温部分:
1、热传导器（铜制导管和热电偶）—导管结构应为传导率极高的电解铜。电解铜重量为10g。
2、铠装K型热电耦，配0.5mm直径的不锈钢管做外套。
3、手持式温控表和K型热电耦相匹配。其读数可大于1000℃。温度测量完后可移出箱体外，具有计数直观、方便、提高热电耦使用寿命等特点。）
五、试验装置及试验夹具：
试验支架由优质SUS304不锈钢+电木组装而成，具有防锈、耐腐蚀等特点。
六、喷灯：
1、喷灯，完全满足ASTM D 5025-99要求。
2、标准功率： 500W分别满足垂直和水平燃烧。
3、喷火口直径：0.90±0.03mm，喷口灯长度：1.60±0.05mm，喷口距空气进口高度为102mm
4、喷灯角度： 90°/20°可调（纵向轴线保持在垂直平面上且与垂直方向产生45°的夹角），自然进
气，内焰40mm，外焰125mm。
七、燃气及燃气流量控制系统
1、燃气：甲烷（纯度98%），热值998BTU（英国热量单位）/立方英尺。每立方米37.1兆焦耳。（客
户自备）
2、燃气控制系包括：流量计、U型压力计、压力表、调压阀。
3、流量计：量程1000ml/min，精度为2%。
4、U型压力计：水柱0-36英寸，分析度为0.1英寸。
5、压力表：0-15kPa (0-30psi)，分辨率为1kPa。
6、调压阀：0～10kg/min连续可调。
八、控制部分：由PLC+触摸屏控制。施焰时间、停燃时间、施焰次数直接在触摸屏上设定
